Головна Сенсорні панелі оператора Weintek cMT X Standard

Сенсорна панель 7" з функцією PLC (Codesys)

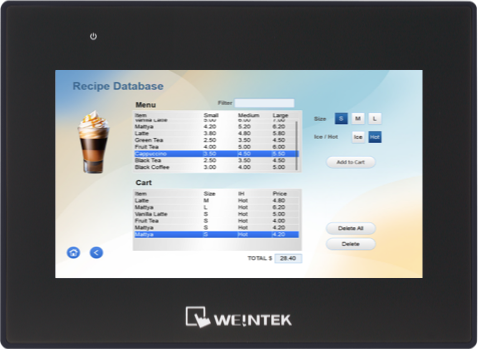

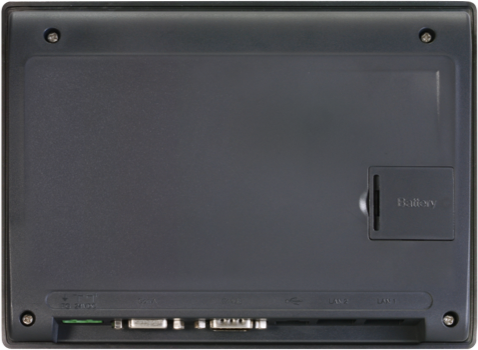

cMT2078X Сенсорна панель 7" з функцією PLC (Codesys)

Оберіть модифікацію:

Код замовлення:

cMT2078X

Кількість:

На складі

Серія Weintek cMT2xxx – це модернізовані панелі оператора (iE та XE), які поєднують високу продуктивність, розширені комунікаційні можливості та сучасні інструменти IIoT, SCADA‑інтеграції, хмарного обміну даними та локальної PLC‑логіки на базі CODESYS.

Призначена для промислових проєктів середньої та високої складності, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу.

Вбудована PLC‑функціональність (CODESYS):

  • ⚙ Інтеграція з CODESYS – можливість використання HMI як повноцінного ПЛК;
  • 🖧 Підтримка стандартів IEC 61131‑3 (LD, ST, FBD, SFC, IL);
  • 🔄 Реалізація локальної логіки управління без зовнішнього ПЛК;
  • 🌐 Підключення до IO‑модулів та сторонніх пристроїв по Modbus TCP, EtherNet/IP, CANopen;
  • ✅ Оптимізація проєктів – зменшення кількості пристроїв у шафі автоматизації.

Візуалізація та керування:

  • 🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
  • 🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
  • 🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
  • 📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
  • ⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

  • 🌐 Подвійний Ethernet (LAN1/LAN2) для розділення внутрішньої та зовнішньої мереж;
  • 🔹 COM‑порти RS‑232/RS‑485 2W/4W для підключення широкого спектра ПЛК;
  • 🔄 Підтримка понад 300 драйверів ПЛК (Siemens, Mitsubishi, Omron, Schneider, Modbus, Allen‑Bradley тощо);
  • 📡 MQTT, Modbus TCP/IP, EtherNet/IP – для IIoT‑інтеграції та хмарного обміну даними;
  • 🖧 Pass‑Through та VNC – прозорий доступ до ПЛК і віддалений моніторинг;
  • 🔗 EasyAccess 2.0 – безпечний віддалений доступ через Інтернет.

Робота з даними:

  • 📂 Data Sampling, Data Logging та Recipe Management – збереження виробничих параметрів і даних;
  • 💾 Підтримка USB Host – для архівації та резервного копіювання;
  • 📑 Alarm & Event Management – облік подій та аварій з історією;
  • ☁ Підключення до хмарних сервісів для моніторингу та аналітики.

Діагностика та безпека:

  • 🔒 Мульти‑рівневий доступ та парольний захист користувачів;
  • 🛡 Шифрування та VPN‑захист для EasyAccess 2.0;
  • 💡Онлайн‑діагностика комунікацій та стану пристрою у реальному часі.
Дисплей:
  • Діагональ: 7"
  • Роздільна здатність: 800×480
  • Яскравість: ~400 cd/m²
Інтерфейси:
  • 2×Ethernet 10/100 Мбіт/с (RJ‑45)
  • 1×COM1: RS‑232
  • 1×COM2: RS‑485 2W/4W
  • 1×COM3: RS‑485 2W
  • 1×USB 2.0
Живлення:
  • 24 В DC (допустимий діапазон 18…28 В)
  • Споживання: ~820 мА при 24 В
Продавець

Дізнайтесь актуальну ціну

cMT2078X

cMT2108X2

cMT2128X

cMT2166X

Загальна інформація:

Програмні можливості:

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI
CODESYS контролер (панельний контролер)

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
SIEMENS MPI

Дисплей:

Діагональ:

7" TFT

10.1" WVA

12.1" WVA

15.6" WVA

Розширення:

800 x 480

1024 x 600

1024 x 768

1920 x 1080

Яркість (кд/м2):

400

350

600

300

Контрастність:

800:1

1000:1

1000:1

800:1

Тип підсвітки екрану:

LED

LED

LED

LED

Орієнтований термін роботи екрану, год:

>30,000 годин

>50,000 годин

>30,000 годин

>30,000 годин

Кількість кольорів:

16.7M

16.7M

16.7M

16.7M

Сенсор:

Тип сенсора:

Резистивний, 4-провідний

Резистивний, 4-провідний

Резистивний, 4-провідний

Загартоване скло, ємнісний тип

Точність:

(X)±2%, (Y)±2%

(X)±2%, (Y)±2%

(X)±2%, (Y)±2%

7H

Процесор:

Тип процесора:

Чотириядерний RISC

Чотириядерний RISC

Чотириядерний RISC

Чотириядерний RISC

Память:

Постійна (Flash):

4 Гб

4 Гб

4 Гб

4 Гб

Оперативна (RAM):

1 Гб

1 Гб

1 Гб

1 Гб

Інтерфейси:

Слот карти пам'яті:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

USB Host

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

Ethernet Port:

LAN 1: 10/100 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100/1000 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100/1000 Base-T x 1
LAN 2: 10/100 Base-T x 1

LAN 1: 10/100 Base-T x 1

WiFi:

Не комплектується

Опція, зовнішній адаптер M02

Опція, зовнішній адаптер M02

Не комплектується

COM Port:

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W

CAN Bus:

Не комплектується

Так

Так

Так

Аудіовихід:

Не комплектується

Не комплектується

Не комплектується

Так, моно

HDMI:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Годинник реального часу:

Годинник реального часу:

Так

Так

Так

Так

Електричні дані:

Живлення:

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

Споживання:

820 мA

1A@24VDC

1.2A@24VDC

1.0А@24VDC

Гальванічна ізоляції:

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

Корпус:

Лакування плат:

Так

Так

Так

Так

Матеріал:

Пластик

Пластик

Пластик

Пластик

Габаритні розміри (ШхВхГ), мм:

200.3 x 146.3 x 35.0 мм

271 x 213 x 38 мм

317 x 243 x 41 мм

400 x 263 x 27.6 мм

Розмір вирізу (Ш×В), мм:

192 x 138 мм

260 x 202 мм

305 x 231 мм

384 x 247 мм

Маса, кг:

Не більше 0.6 кг

Не більше 1.2 кг

Не більше 1.7 кг

Не більше 1.6 кг

Тип монтажу:

Щитовий

Щитовий
VESA 75 x 75 mm

Щитовий
VESA 75 x 75 mm

Щитовий
VESA 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

NEMA4 /передня панель, що відповідає стандарту IP66

Температура зберігання:

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

0° ~ 50°C

0° ~ 50°C

0° ~ 50 °C

Відносна вологість:

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

Програмне забезпечення:

"Клауд" технології:

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

ПЛК CODESYS:

Так (необхідна карта активації)

Так (необхідна карта активації)

Так (необхідна карта активації)

-

Середовище програмування:

EasyBuilder Pro

EasyBuilder Pro

EasyBuilder Pro

EasyBuilder Pro
