🎯 Призначення:

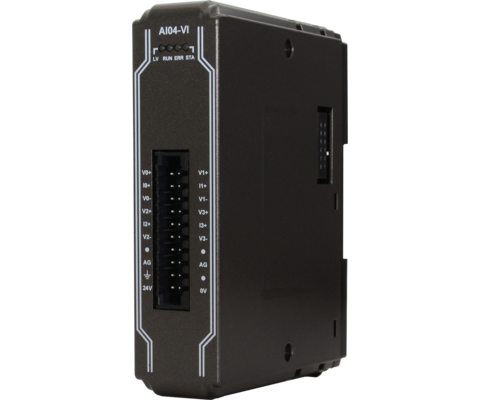

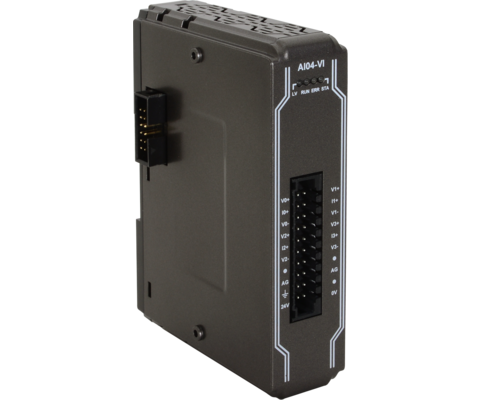

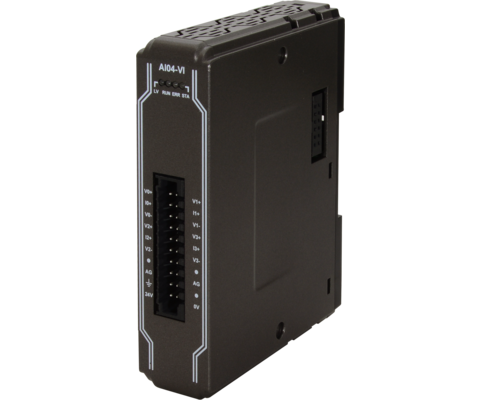

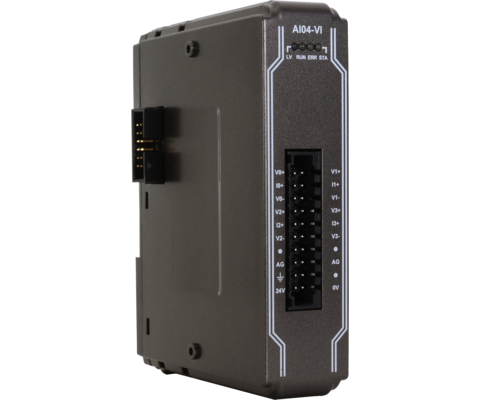

Модуль iR-AI04-VI серії iR від Weintek призначений для збору аналогових сигналів напруги та струму від датчиків і перетворювачів у системах автоматизації. Він забезпечує точне вимірювання параметрів технологічних процесів та передачу даних у PLC/HMI/SCADA-системи.

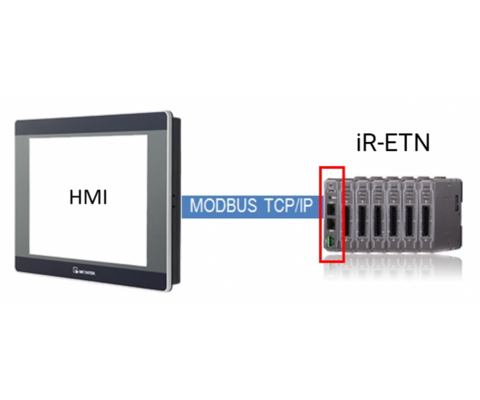

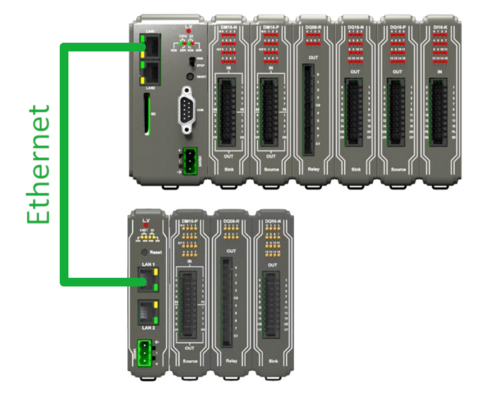

Використовується як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо як модуль аналогового вводу до контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

• 🔌 Канали вводу: 4 аналогових канали
• 📥 Типи сигналів (програмно налаштовуються для кожного каналу):
  • Напруга: 0…10 V, ±10 V, 0…5 V, ±5 V, 0…1 V, ±1 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність АЦП: 16 біт
• 🎯 Точність вимірювань: ±0.2% від повної шкали (FS)
• ⏱ Час вибірки: ~2 мс/канал
• 🛡 Гальванічна ізоляція: між каналами вводу та логікою модуля

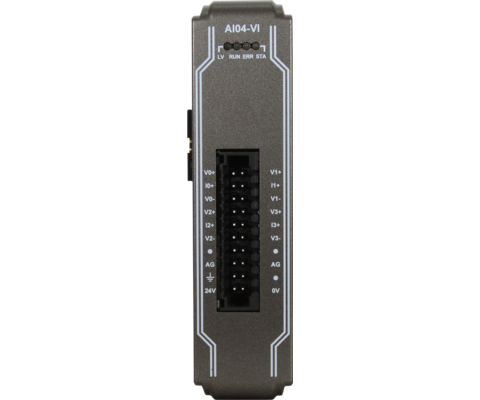

• 📦 Підключення: знімні клемні блоки
• 🔋 Живлення: від внутрішньої шини, споживання ~70 мА
• 🌡 Робоча температура: 0…+55 °C
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~120 г
• 📏 Ступінь захисту: IP20, DIN-рейковий монтаж

💡 Функціональні можливості:

• ✔️ Збір аналогових сигналів — вимірювання напруги та струму від датчиків (тиску, температури, рівня, витрати, положення тощо).
• ✔️ Гнучка конфігурація — кожен канал можна налаштовувати окремо на потрібний діапазон (V або mA).
• ✔️ Пряма інтеграція з cMT-CTRL01 — використання у CODESYS-проєктах як модуль аналогових входів.

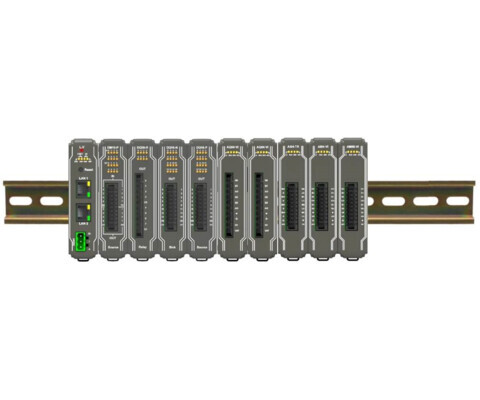

• ✔️ Масштабованість — робота спільно з іншими модулями серії iR (дискретні входи/виходи, аналогові, комбіновані).
• ✔️ Надійність — гальванічна ізоляція забезпечує захист від перешкод, наведень і перевантажень.
• ✔️ Висока точність — 16-бітний АЦП забезпечує точні вимірювання навіть у динамічних процесах.
• ✔️ Візуальний контроль — LED-індикація стану модуля (живлення, помилки).
• ✔️ Простота монтажу — завдяки компактному корпусу і знімним клемникам.
