🎯 Призначення:

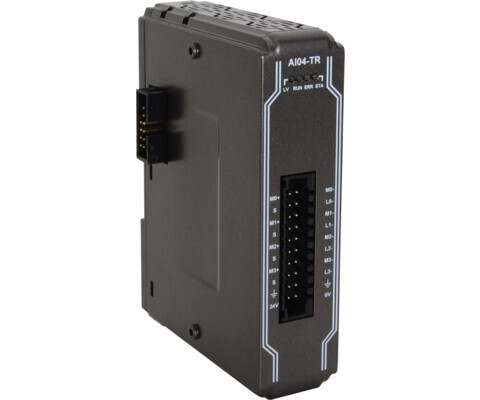

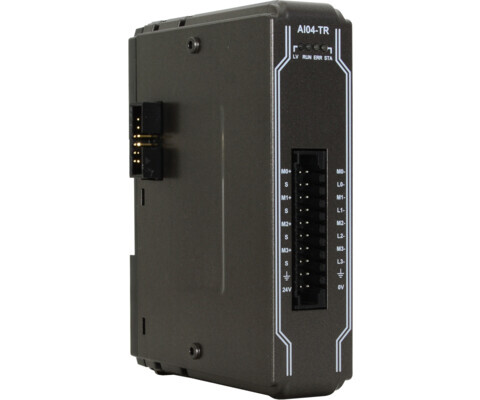

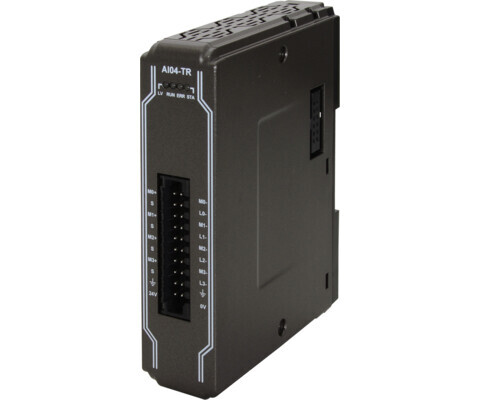

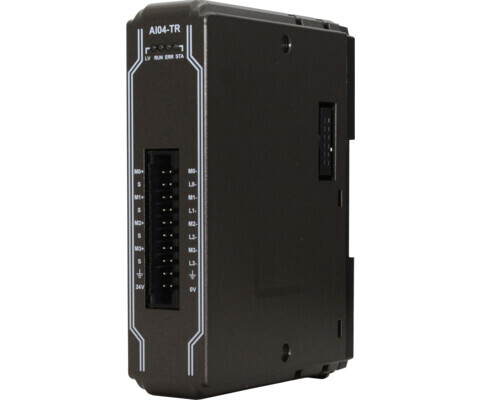

Модуль iR-AI04-TR серії iR від Weintek призначений для збору аналогових сигналів від термопар (TC) та резистивних термометрів (RTD) у промислових системах автоматизації.
Він забезпечує точне вимірювання температурних параметрів у технологічних процесах та передачу даних у PLC, HMI та SCADA-системи.

Може застосовуватися як:

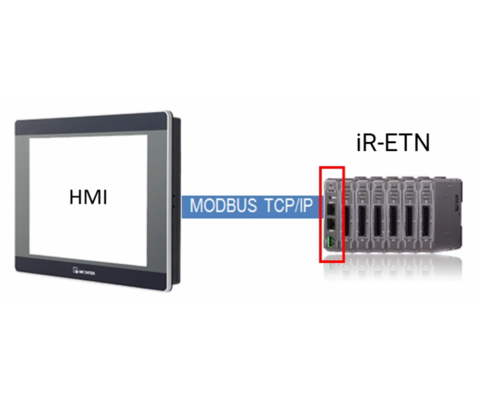

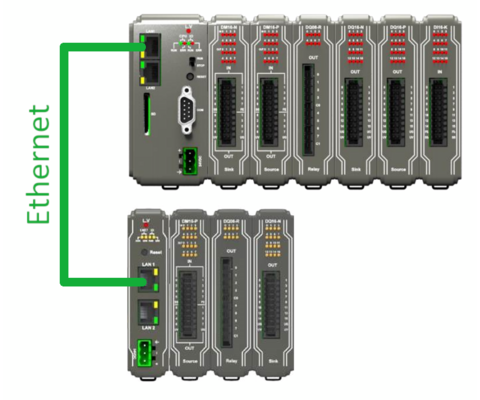

• частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT),
• або безпосередньо як модуль аналогових входів до контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові входи (AI):

• 🔢 Кількість: 4 канали
• 📥 Підтримувані типи датчиків:
  • RTD (терморезистори): Pt100, Pt1000, Ni100, Cu50 та інші стандартні
  • TC (термопари): K, J, T, E, R, S, B, N
• 🌡 Діапазон вимірювання: залежно від типу датчика (наприклад, від −200 °C до +1800 °C)
• 🎚 Роздільна здатність АЦП: 16 біт
• 🎯 Точність: ±0.2% FS
• ⏱ Час вибірки: ~100 мс/канал
• 🌐 Додаткові функції:
  • компенсація холодного спаю для термопар,
  • автоматична лінеаризація RTD і TC.

🔹 Ізоляція та захист:

• 🛡 Гальванічна ізоляція між каналами та внутрішньою логікою
• ⚡ Захист від перенапруги й обриву датчика (видача діагностичного сигналу)

🔹 Загальні параметри:

• 🔋 Живлення: від внутрішньої шини (~65 мА)
• 🌡 Робоча температура: 0…+55 °C

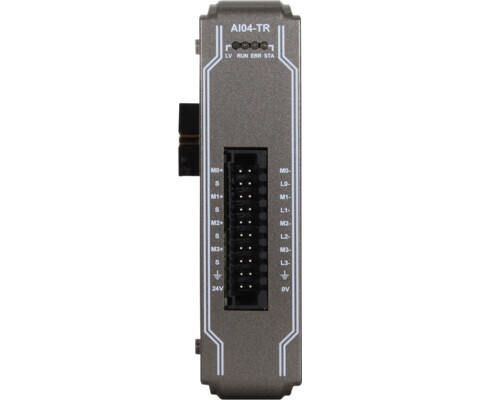

• 📦 Підключення: знімні клемні блоки
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~130 г
• 📏 Ступінь захисту: IP20, DIN-рейковий монтаж

💡 Функціональні можливості:

• ✔️ Вимірювання температури 🌡 — збір даних від RTD і термопар для точного контролю процесів.
• ✔️ Підтримка широкого спектра датчиків 🔗 — сумісність із більшістю промислових температурних сенсорів.
• ✔️ Гнучка інтеграція 🖥 — робота в PLC/HMI/SCADA-системах або напряму з cMT-CTRL01 (CODESYS).

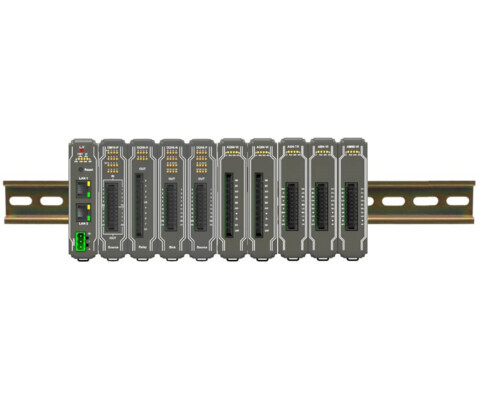

• ✔️ Масштабованість 🚀 — сумісність із іншими модулями серії iR (дискретні, аналогові, комбіновані).
• ✔️ Діагностика ⚠️ — виявлення обривів датчиків і аварійних станів.
• ✔️ Надійність 🛡 — гальванічна розв’язка для захисту від перешкод і підвищення точності.
• ✔️ Візуальний контроль 💡 — LED-індикація стану каналів і живлення.
• ✔️ Простота монтажу 🔧 — компактний корпус і знімні клемники для швидкої інсталяції.
