Сенсорна панель 7" з функцією PLC (Codesys) та розширеним фукціоналом

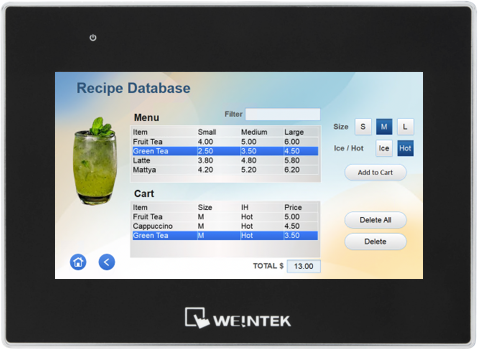

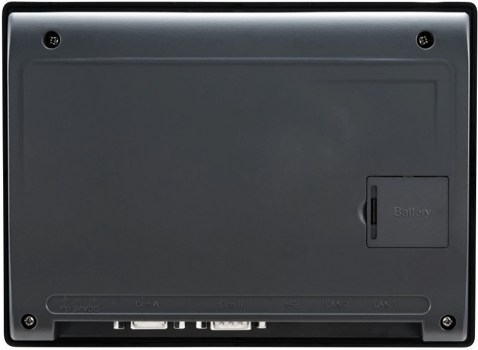

cMT3072XH2 Сенсорна панель 7" з функцією PLC (Codesys) та розширеним фукціоналом

Оберіть модифікацію:

cMT3072XH2

cMT3102X

cMT3108XH

cMT3162X

cMT3218XP

Код замовлення:

cMT3072XH2

Кількість:

На складі

Серія Weintek cMT3X – це флагманські панелі оператора, призначені для складних промислових та IIoT‑проєктів, де важлива максимальна продуктивність, багатоканальна комунікація, підтримка баз даних та інтеграція з хмарними сервісами та навіть локальним PLC‑контролером CodeSys.

Призначена для великих промислових проєктів, SCADA‑систем та MES‑інтеграції, де важлива максимальна продуктивність та гнучка робота з даними, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу.

Вбудована PLC‑функціональність (CODESYS):

⚙ Інтеграція з CODESYS – можливість використання HMI як повноцінного ПЛК;
🖧 Підтримка стандартів IEC 61131‑3 (LD, ST, FBD, SFC, IL);
🔄 Реалізація локальної логіки управління без зовнішнього ПЛК;
🌐 Підключення до IO‑модулів та сторонніх пристроїв по Modbus TCP, EtherNet/IP, CANopen.

Візуалізація та керування:

🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

🌐 Подвійний Ethernet (LAN1/LAN2) для розділення внутрішньої та зовнішньої мереж;
🔹COM‑порти RS‑232/RS‑485 2W/4W для підключення ПЛК та датчиків;
🔄Понад 300 драйверів ПЛК: Siemens, Mitsubishi, Omron, Schneider, Allen‑Bradley, Modbus RTU/TCP;
📡IIoT‑протоколи та сервіси:
- 🌐 OPC UA – стандартна інтеграція з SCADA та MES;
- 📡 MQTT, Modbus TCP/IP, EtherNet/IP – готовність до IIoT та хмарного моніторингу;
- 🌍 RESTful API – інтеграція з веб‑сервісами та корпоративними рішеннями;
🖧 VNC, Pass‑Through та WebView – віддалений моніторинг і керування;
📱 EasyAccess 2.0 – захищене VPN‑підключення до панелі з будь‑якої точки світу.

💾 Робота з даними та базами даних

📂 Data Sampling & Logging – безперервний збір даних із промислових процесів;
💾 USB Host та microSD – для локального архівування та резервного копіювання;
📑 Alarm & Event Management – тривоги з повною історією та мітками часу;
🗄 Підтримка SQL – панель може виконувати SQL‑запити до MySQL/MariaDB:
- збереження технологічних параметрів;
- інтеграція з MES/ERP;
- передача даних у корпоративні системи аналітики;
☁ Хмарна інтеграція – передача даних у SCADA, корпоративні сервіси та IIoT‑платформи.

Дисплей:

Діагональ: 7"
Роздільна здатність: 1024×600
Яскравість: ~450 cd/m²

Інтерфейси:

2×Ethernet 10/100 Мбіт/с (RJ‑45)
1×COM1: RS‑232
1×COM2: RS‑485 2W/4W
1×COM3: RS‑485 2W
1×USB 2.0
CAN Bus

Живлення:

24 В DC (допустимий діапазон 18…28 В)
Споживання: ~820 мА при 24 В

Продавець

Дізнайтесь актуальну ціну

Усі характеристики

Тільки відмінності

cMT3072XH2

cMT3102X

cMT3108XH

cMT3162X

cMT3218XP

Загальна інформація:

Програмні можливості:

Дашборди
EasyAccess 2.0
64-bit Тип даних
Підтримка 3G/4G модемів
Web інтерфейс (EasyWeb 2.0)
Захист комунікацій
Друк через принтер
Веб-стрімінг
Анімація вікон / Прозорість
Протокол LDAP
Доступ через бравзер WebView
Доступ з мобільних платформ
cMT Diagnoser
VNC сервер
VNC Viewer - віддалений доступ
PDF переглядач
BACnet
Макроси (Condition Object)
Активні тригери
Media плеєр
IP/USB камери
JS Об'єкти/ JS Дії
Гістограма подій
Веб-браузер ПЛК
Сканер штрих-кодів (камера Android)
Інтеграція хмарних сервісів MQTT
MQTT протокол
OPC UA клієнт
OPC UA Сервер

Дисплей:Діагональ:
7" WVA
10.1" WVA
10.1" WVA
15.6" WVA
21.5" WVA
Розширення:
1024 x 600
1024 x 600
1280 x 800
1920 x 1080
1920 x 1080
Яркість (кд/м2):
450
350
500
500
500
Контрастність:
800:1
1000:1
800:1
800:1
1000:1
Тип підсвітки екрану:
LED
LED
LED
LED
LED
Орієнтований термін роботи екрану, год:
>30,000 годин
>50,000 годин
>50,000 годин
>30,000 годин
>30,000 годин
Кількість кольорів:
16.7M
16.7M
16.7M
16.7M
16.7M

Сенсор:

Тип сенсора:

Резистивний, 4-провідний

Загартоване скло, ємнісний тип

Точність:

(X)±2%, (Y)±2%

≧ 6H

Процесор:

Тип процесора:

Чотириядерний RISC

Память:

Постійна (Flash):

4 Гб

Оперативна (RAM):

1 Гб

2 Гб

Інтерфейси:Слот карти пам'яті:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
Не комплектується
USB Host
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 2
Ethernet Port:
LAN 1: 10/100 Base-T x 1
 LAN 2: 10/100 Base-T x 1
LAN 1: 10/100/1000 Base-T x 1
 LAN 2: 10/100 Base-T x 1
LAN 1: 10/100/1000 Base-T x 1
 LAN 2: 10/100 Base-T x 1
LAN 1: 10/100/1000 Base-T x 1
 LAN 2: 10/100 Base-T x 1
LAN 1: 10/100/1000 Base-T x 1
 LAN 2: 10/100 Base-T x 1
WiFi:
Не комплектується
Опція, зовнішній адаптер M02
Опція, зовнішній адаптер M02
Не комплектується
Не комплектується
COM Port:
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
CAN Bus:
Не комплектується
Так
Так
Так
Так
Аудіовихід:
Не комплектується
Не комплектується
Не комплектується
Так, моно
Так, моно
HDMI:
Не комплектується
Не комплектується
Не комплектується
Не комплектується
Не комплектується

Годинник реального часу:

Так

Електричні дані:

Живлення:

24±20%В (DC)

Споживання:

820 мA

1A@24VDC

700 мА@24VDC

1.3А@24VDC

1.8А@24VDC

Гальванічна ізоляції:

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

Корпус:Лакування плат:
Так
Так
Так
Так
Так
Матеріал:
Пластик
Пластик
Пластик
Пластик
Пластик
Габаритні розміри (ШхВхГ), мм:
200.3 x 146.3 x 35.0 мм
271 x 213 x 38 мм
266 x 196 x 40 мм
400 x 263 x 27.6 мм
546 x 354 x 47.5 мм
Розмір вирізу (Ш×В), мм:
192 x 138 мм
260 x 202 мм
255 x 185 мм
384 x 247 мм
532 x 340 мм
Маса, кг:
Не більше 0.6 кг
Не більше 1.2 кг
Не більше 1.2 кг
Не більше 1.6 кг
Не більше 5.5 кг
Тип монтажу:
Щитовий
Щитовий
 VESA 75 x 75 mm
Щитовий
 VESA 75 x 75 мм
Щитовий
 VESA 100 x 100 мм
Щитовий
 VESA 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X (лише для використання в приміщенні) / NEMA4 /передня панель, що відповідає стандарту IP66

NEMA4 /передня панель, що відповідає стандарту IP66

Температура зберігання:

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

0° ~ 50°C

0° ~ 55°C

0° ~ 50 °C

Відносна вологість:

10 % ~ 90 % (без конденсації)

Програмне забезпечення:

"Клауд" технології:

EasyAccess 2.0 (необхідна карта активації)
Дашборди (опція)

ПЛК CODESYS:

Так (необхідна карта активації)

Середовище програмування:

EasyBuilder Pro
